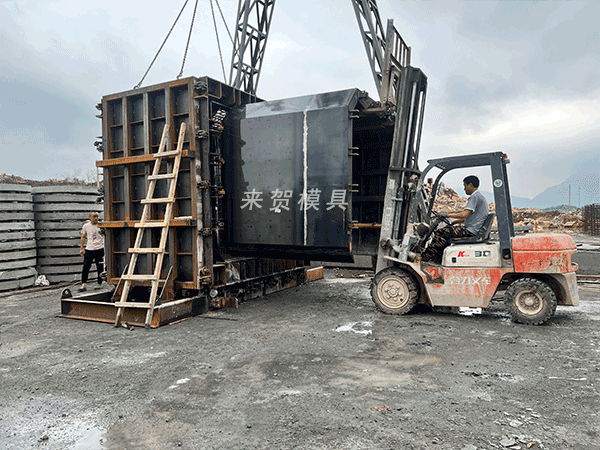

1.預制綜合管廊模具的適用條件
預制綜合管廊模具采用工廠預制、現場拼裝施工的預制裝配式鋼筋混凝土涵洞，適用涵洞跨徑（凈跨徑）為2 ～6 m，涵洞高度（內部凈高）2 ～4 m，斜交角度0 ～30°，填土高度（涵洞頂部）0.5～8 m，地基承載力（特征值）fak≮150 kPa。
2.預制綜合管廊模具的技術要點
（1）涵洞規格。預制裝配式綜合管廊模具（寬度/跨度×高度）尺寸有2.0×2.0 m、4.0 m×2.0 m、4.0 m×3.0 m、6.0 m×3.0 m、6.0 m×4.0 m 五種規格。（2）斷面布置形式。斷面布置采用整體式和非整體式，其中2.0×2.0 m、4.0×2.0 m預制綜合管廊模具的截面高度較小，尺寸相對較小，斷面可以采用整體式；4.0 m×3.0 m、6.0 m×3.0 m、6.0 m×4.0 m 箱涵截面高度較大，為避免出現運輸超高問題，斷面采用非整體式，即在斷面上設置拼接縫，將涵洞分為上下兩個預制模塊，再連接成整體。
3.預制綜合管廊模具構件節段劃分
涵長方向，標準節段長度取1 m、1.5 m、2.5 m，通過節段之間的組合滿足不同涵長的需要，也可以根據設計要求的箱涵長度，定做非標準節段，滿足現場拼裝需要。（1）斷面方向2.0 m×2.0 m、4.0 m×2.0 m 箱涵按照整斷面整體預制，分節段安裝。（2）4.0 m×3.0 m、6.0 m×3.0 m、6.0 m×4.0 m 箱涵沿斷面高度方向分為上、下兩個預制模塊。涵身沿涵洞軸線方向進行分段時，節段長度應視現場起重條件、運輸能力而定，并應保證構件的強度和剛度，連接后整體的施工質量等。節段長度不宜小于1 m，且不宜超過3 m，節段長度可取1 m、1.5 m、2 m、2.5 m、3 m。涵身預制綜合管廊模具節段一般由標準節段和調節節段組成，標準節段長度宜為2 m 或3 m，調節節段長度可取1 m 或根據設計圖紙靈活加工。（3）涵洞高度方向尺寸較大時，可沿截面高度方向對涵身預制節段進行再次分塊。分塊應選在結構內力較小且便于預制、安裝的位置處。
